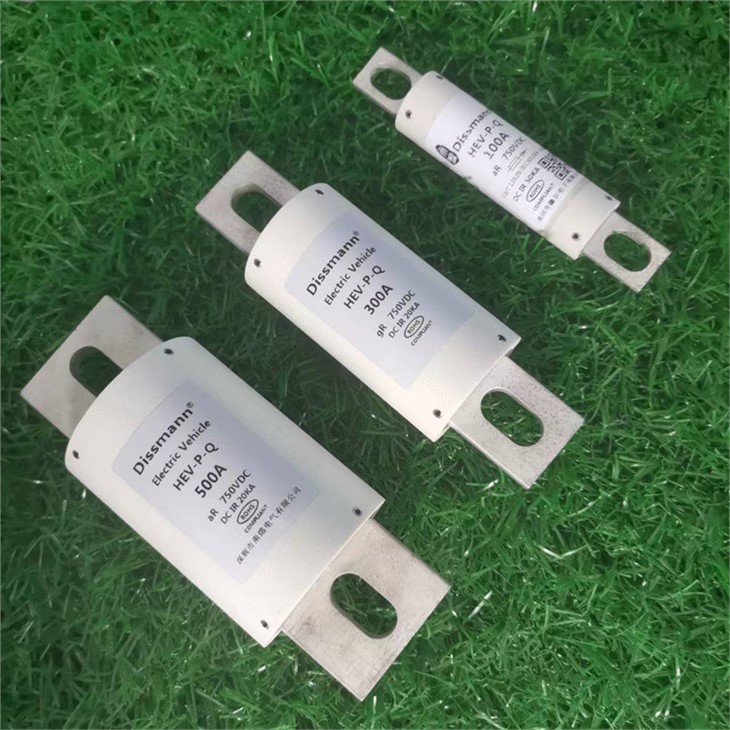

DC1000V ערימת טעינת EV במתח גבוה פיוז HEV-JQ סדרת Dissmann Fuse

Dissmann Fuse A18

מידע בסיסי על נתיך AC/DC1000V HEV:

סוג: נתיך DC עבור ערימת טעינת EV (התקנה מסוג בריח)
סוג הגנה: aR
מידות וביצועים תואמים ל-UL248
מתח מדורג: AC/DC1000V,
זרם מדורג: 5A~800A,
יכולת פריצה: AC100KA, DC30KA (קבוע זמן קטן או שווה ל-15ms)
תואם להנחיות RoHS של האיחוד האירופי וסין
תקן המנהלים הוא UL248-20,ISO8820,JASO-D622

שרטוטי ממדים של ערימת טעינת DC1000V EV:

Dissmann fuse electric vehicle Fuse HEV fuse-1

קוד גודל	A±2	B±1.5	C±1	D±1.5	E±1.5	F±1	G±0.5	H±0.2	J±1
HF1	124	25	78	100	109	9	18	4	13.5
HF2	117	33	78	93	100	9	22	5	12.5
HF3	139.5	38	83.5	99.5	120	10.5	25	6	20.7
HF4	146.5	50	89.5	106	126.5	10.5	38	6	20.7
HF5	197.5	63	89.5	123.5	162.5	13.5	50	10	33

סוג המוצר:

דֶגֶם	נוכחי מדורג A	I²t(A²s)		פיזור כוח W	קוד גודל	להתקין
דֶגֶם	נוכחי מדורג A	טרום קשת	סה"כ	פיזור כוח W	קוד גודל	להתקין
HEV-JQ-5	5A	20	115	1.8	HF1	בורג הרכבה M8 מומלץ מומנט 11N·m
HEV-JQ-10	10A	30	170	2.2
HEV-JQ-15	15A	48	220	3.1
HEV-JQ-20	20A	72	360	3.6
HEV-JQ-25	25A	85	510	4.2
HEV-JQ-30	30A	110	830	5.1
HEV-JQ-35	35A	180	1250	6.3
HEV-JQ-40	40A	290	1650	7.8
HEV-JQ-45	45A	350	1900	8.5
HEV-JQ-50	50A	440	2450	10.0
HEV-JQ-60	60A	600	3500	12.5
HEV-JQ-70	70A	820	5500	14
HEV-JQ-80	80A	1050	6500	16
HEV-JQ-90	90A	1800	10500	17	HF2
HEV-JQ-100	100A	2300	12000	18
HEV-JQ-125	125A	3400	21000	20
HEV-JQ-150	150A	4900	25500	27
HEV-JQ-175	175A	9200	40000	30	HF3	בורג הרכבה M10 מומלץ מומנט 20N·m
HEV-JQ-200	200A	15000	60000	32
HEV-JQ-225	225A	19000	105000	40
HEV-JQ-250	250A	24000	113000	47
HEV-JQ-275	275A	25000	130000	49
HEV-JQ-300	300A	26000	160000	52
HEV-JQ-325	325A	33000	180000	55
HEV-JQ-350	350A	42000	230000	60	HF4
HEV-JQ-400	400A	71000	320000	65
HEV-JQ-450	450A	78000	300000	80
HEV-JQ-500	500A	105000	350000	95
HEV-JQ-600	600A	163000	530000	105	HF5	בורג הרכבה M12 מומלץ מומנט 28N·m
HEV-JQ-700	700A	320000	680000	155
HEV-JQ-800	800A	420000	870000	185
