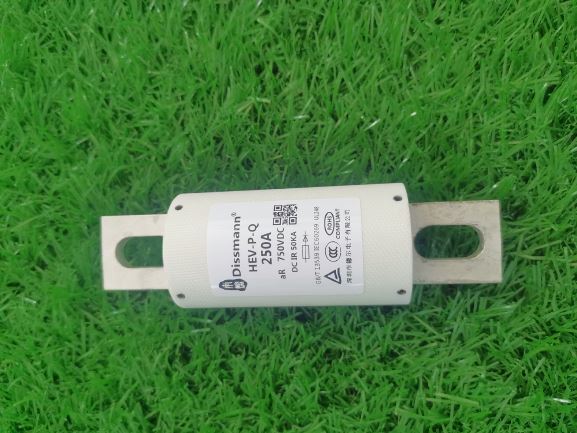

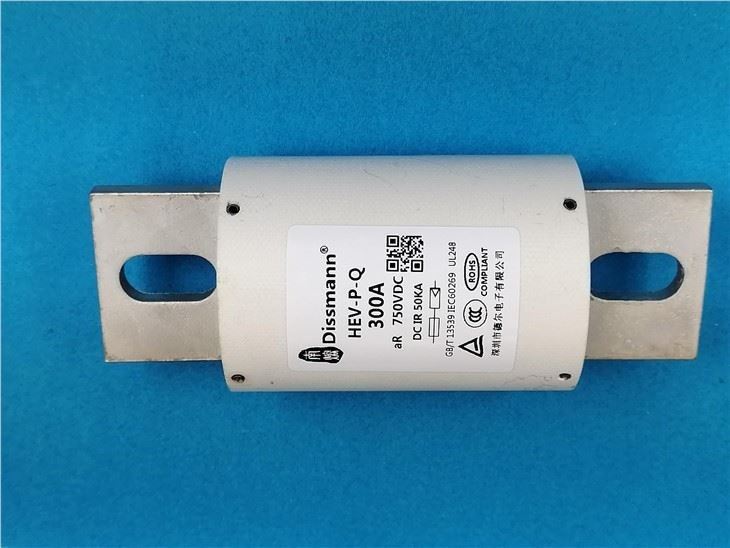

Hv Fuse Link
זרם מדורג:5A-800א
מתח מדורג: AC/DC1000V
סוג הגנה: aR
דירוג מפריע: AC100KA/DC30KA@1000VDC/AC
התקנה: הברגה
שלח החקירה
Product Details ofHv Fuse Link

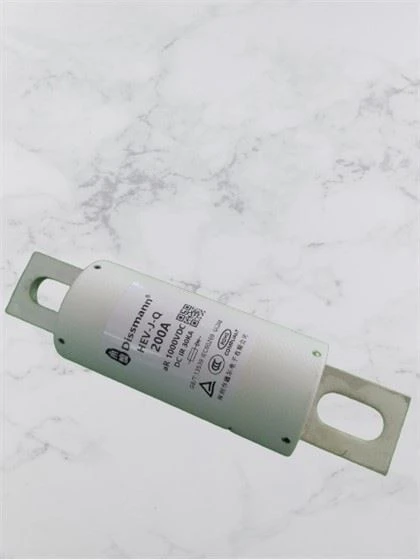

נתיך HEV באיכות גבוהה תואם ללקוח מטען EV
מידע מפורט עבור נתיך HEV
חוֹמֶר | גוף: סיבים כובעים: סגסוגת נחושת טרמינל: סגסוגת נחושת |
מאפיין | שימוש בכלי רכב חשמליים בטעינת לוחות הגנה |
דירוג מפריע | 100000A ב-1000VDC |
אמפר ריינג | 5A-800A |
מתח (DC) | 1000VDC |
מתח (AC) | 1000VAC |
תנאי שימוש מותרים | תואר -40 -85 תואר |
סימן ירוק | RoHS |
אישורי בטיחות | TUV |
דגם סלקציה של נתיך HEV
| דֶגֶם | נוכחי מדורג | I2t(A2s) | פיזור כוח | קוד גודל | להתקין | |
| טרום קשת | סך הכל | |||||
| HEV-PQ-5 | 5A | 1.6 | 10 | 1.5 | HT1 | בורג הרכבה M6 מומלץ מומנט 4N·m |
| HEV-PQ-10 | 10A | 3.5 | 19 | 3.8 | ||
| HEV-PQ-15 | 15A | 9.5 | 73 | 5.4 | ||
| HEV-PQ-20 | 20A | 25.5 | 176 | 6 | ||
| HEV-PQ-25 | 25A | 42 | 330 | 7 | ||
| HEV-PQ-30 | 30A | 55 | 420 | 9 | ||
| HEV-PQ-35 | 35A | 33 | 160 | 11 | ||
| HEV-PQ-40 | 40A | 75 | 315 | 12 | ||
| HEV-PQ-45 | 45A | 95 | 430 | 12 | בורג הרכבה M8 מומלץ מומנט 11N·m | |
| HEV-PQ-50 | 50A | 135 | 590 | 12.5 | ||
| HEV-PQ-60 | 60A | 205 | 940 | 14.8 | HT2 | |
| HEV-PQ-70 | 70A | 300 | 1980 | 17.5 | ||
| HEV-PQ-80 | 80A | 350 | 2350 | 20.5 | ||
| HEV-PQ-90 | 90A | 410 | 2630 | 24 | ||
| HEV-PQ-100 | 100A | 530 | 3450 | 26.5 | ||
| HEV-PQ-125 | 125A | 1700 | 7200 | 27 | ||
| HEV-PQ-150 | 150A | 2750 | 11000 | 34 | ||
| HEV-PQ-175 | 175A | 4100 | 16000 | 35 | ||
| HEV-PQ-200 | 200A | 5400 | 21000 | 42 | ||
| HEV-PQ-225 | 225A | 7500 | 30000 | 45 | HT3 | |
| HEV-PQ-250 | 250A | 9700 | 41000 | 47 | ||
| HEV-PQ-275 | 275A | 12000 | 58000 | 51 | ||
| HEV-PQ-M300 | 300A | 16500 | 70000 | 56 | בורג הרכבה M10 מומלץ מומנט 20N·m | |
| HEV-PQ-M325 | 325A | 20000 | 82000 | 61 | ||
| HEV-PQ-M350 | 350A | 23000 | 94000 | 63 | ||
| HEV-PQ-M400 | 400A | 30000 | 123000 | 76 | ||
| HEV-PQ-300 | 300A | 16500 | 70000 | 56 | HT4 | |
| HEV-PQ-325 | 325A | 20000 | 82000 | 61 | ||
| HEV-PQ-350 | 350A | 23000 | 94000 | 63 | ||
| HEV-PQ-400 | 400A | 30000 | 123000 | 76 | ||
| HEV-PQ-450 | 450A | 35000 | 135000 | 95 | ||
| HEV-PQ-500 | 500A | 44000 | 165000 | 108 | ||
| HEV-PQ-600 | 600A | 48000 | 210000 | 115 | ||
| HEV-PQ-700 | 700A | 53000 | 298000 | 125 | HT5 | בורג הרכבה M12 מומלץ מומנט 28N·m |
| HEV-PQ-800 | 800A | 75000 | 445000 | 140 | ||
מימד של נתיך HEV, בחר את הגודל בהתאם לסוג הפתיל.
| קוד גודל | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 |
| HT1 | 73.5 | 14.3 | 48 | 60.5 | 63.5 |
| HT2 | 110 | 22 | 69 | 84 | 95.5 |
| HT3 | 129 | 36.5 | 72 | 88 | 109 |
| HT4 | 129 | 50 | 72 | 88.6 | 109 |
| HT5 | 180 | 63 | 72 | 106 | 145 |
טמפרטורת אוויר בסביבה
תנאי שימוש רגילים: -5 מעלות ~ 40 מעלות .
תנאים מותרים: -40 תואר -85 תואר.
תיקון פרמטרים לשינויים בטמפרטורת האוויר בסביבה: עבודה מתחת ל--5 מעלות , זמן הקדם-קשת של זרם עומס יתר הנמוך של הנתיך מתארך מעט, והזרם הנקוב מוגדל מעט. אבל אלא אם מעל -5 מדרגה אינה בטווח העבודה, בדרך כלל אל תשקול להגדיל את הזרם הנקוב של הנתיך. הנתיך עובד מעל 40 מעלות, הזרם הנקוב זקוק לתיקון נוסף, ומקדם התיקון הוא -Kt.
הערה 1: הערך של Kt לקח בחשבון את השפעת מרווח הבטיחות הנוכחי של הנתיך בתנאי הפעלה רגילים.
הערה 2: טמפרטורת האוויר בסביבה צריכה להימשך יותר משעה עד שעתיים לפני שתהיה לה השפעה משמעותית.
שאלות נפוצות
שאלה 1: איך לבחור נתיך?
תשובה:בהתחלה, אנו נשלח לך טופס בקשה בפועל ללקוח. באופן כללי, עלינו לנקות את שדה הבקשה שלך, זרם הפעלה ומתח הפעלה, שיטות התקנה, דרישות הסמכה ודרישות פרמטרים אחרות.
